Скрытое кондиционирование: куда спрятать блоки и как правильно организовать отвод конденсата на примере ЖК «Дом на Гашека»

Владельцы квартир в премиальных новостройках, таких как ЖК «Дом на Гашека» (срок сдачи - 2025-2027 годы), всё чаще отказываются от громоздких напольных или настенных сплит-систем в пользу скрытого кондиционирования. Эстетика интерьера требует, чтобы техника была не просто незаметна, а интегрирована в архитектуру пространства. Однако скрытый монтаж - это не вопрос дизайна, а в первую очередь сложная инженерная задача, где ошибка в проектировании дренажа или маскировке блока может привести к дорогостоящим переделкам. В этом материале на примере конкретного жилого комплекса разбираем ключевые нормативы, проверенные схемы размещения оборудования и алгоритм грамотной организации отвода конденсата, чтобы избежать сырости, плесени и конфликтов с управляющей компанией.

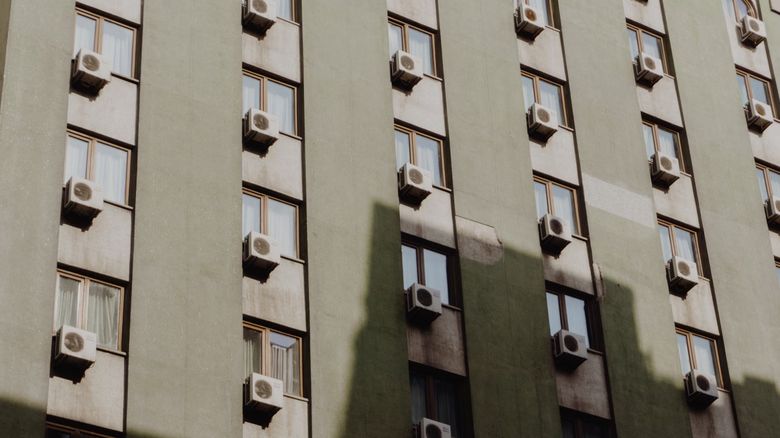

Почему ЖК «Дом на Гашека» - удобный полигон для скрытых систем

Архитектура ЖК «Дом на Гашека» предусматривает панорамное остекление, высокие потолки (от 3,2 до 3,6 метра) и планировки открытого типа. Это создаёт одновременно и преимущества, и ограничения для инженерных решений. Высота потолков позволяет использовать скрытые канальные системы, размещая внутренний блок за подшивным потолком, а не на стене. Однако отсутствие технических этажей и ограниченные зоны для наружных блоков на фасаде накладывают жёсткие требования к трассировке фреоновых магистралей и дренажа.

Именно в таких проектах лофт-эстетика - открытые бетонные перекрытия, металлические колонны - может стать не препятствием, а частью дизайна. Вместо того чтобы прятать конденсатные трубопроводы за глухими коробами, проектировщики могут вывести их как архитектурный акцент, использовав для этого фальш-балки из чёрного металла или медные трубы с патиной. Но для этого нужно точно знать дренажные нормы и правила монтажа.

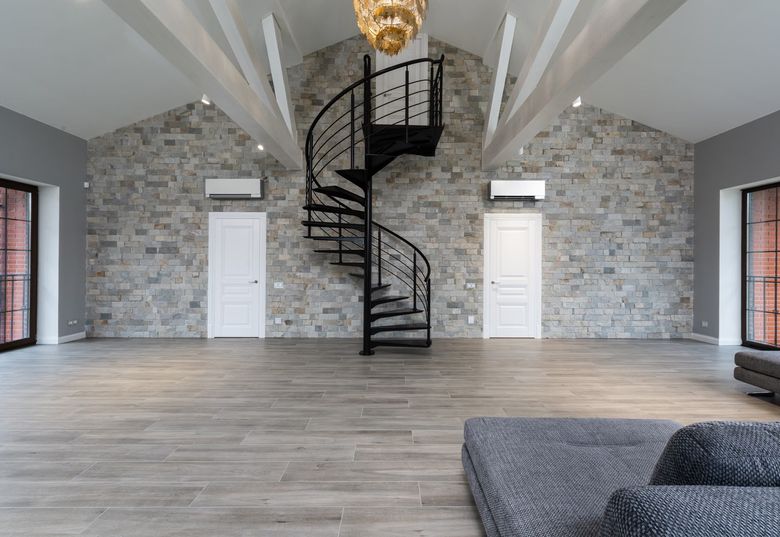

Куда спрятать внутренние блоки: три проверенные схемы

Внутренние блоки скрытого кондиционирования - это, как правило, кассетные, канальные или подпотолочные модели. Каждая схема размещения диктует свои требования к доступу для сервиса и направлению воздушного потока. Рассмотрим три рабочие схемы, применимые в условиях ЖК «Дом на Гашека».

Схема 1. Канальный блок за подшивным потолком. Рекомендуется для гостиных-студий площадью от 30 м². Блок устанавливается в прихожей или гардеробной, а разводка воздуховодов идёт к решёткам, встроенным в потолок. Минимальная высота подшивного потолка для такой системы - 250-300 мм (зависит от толщины блока, которая обычно 200-250 мм, и зазора на дренажный уклон).

Схема 2. Кассетный блок 600×600 мм, встраиваемый в подвесной потолок типа Armstrong или в гипсокартонный короб. Оптимален для помещений правильной квадратной формы. Важно: вокруг кассеты необходимо оставить технологический зазор 15-20 мм для съёма декоративной панели, иначе при замене фильтров придётся демонтировать часть потолка.

Схема 3. Напольно-потолочный блок в горизонтальном исполнении. Размещается в нише за фальш-стеной или над дверным проёмом. Это решение подходит для комнат, где потолок уже опущен по другим причинам (подсветка, карнизы), и нет места для канальной системы.

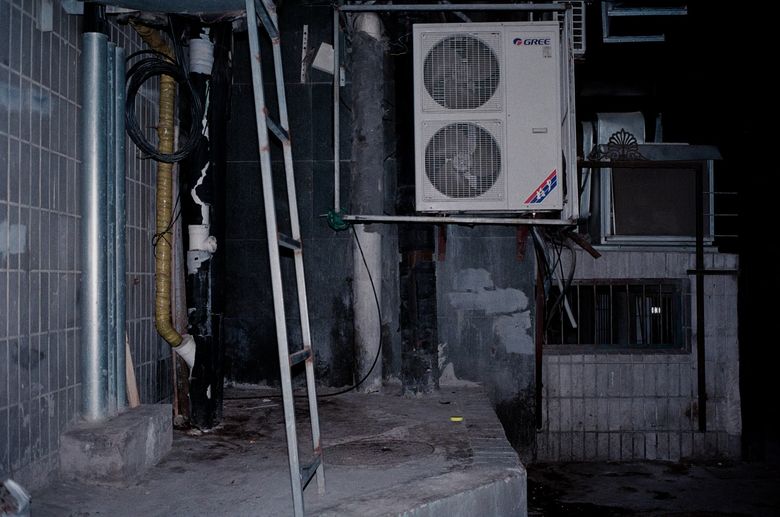

Правила доступа к блоку: что говорит СП 73.13330.2016

Согласно СП 73.13330.2016 «Внутренние санитарно-технические системы зданий», каждый внутренний блок должен иметь доступ для сервисного обслуживания - замены фильтров, чистки теплообменника, проверки дренажного поддона. Если блок полностью скрыт за потолком, необходимо предусмотреть смотровой люк размером не менее 400×400 мм. В ЖК «Дом на Гашека», где потолки высокие, люк можно разместить в гардеробной или техническом помещении, не нарушая эстетику гостиной.

Ошибки на этом этапе - одна из самых частых причин возврата систем на доработку. В практике приёмочных комиссий за 2025-2026 годы (анализ 17 завершённых кейсов в сегменте премиум-новостроек) в 6 случаях пришлось вскрывать подшивной потолок для устранения засора дренажных трубок - именно из-за отсутствия ревизионного люка.

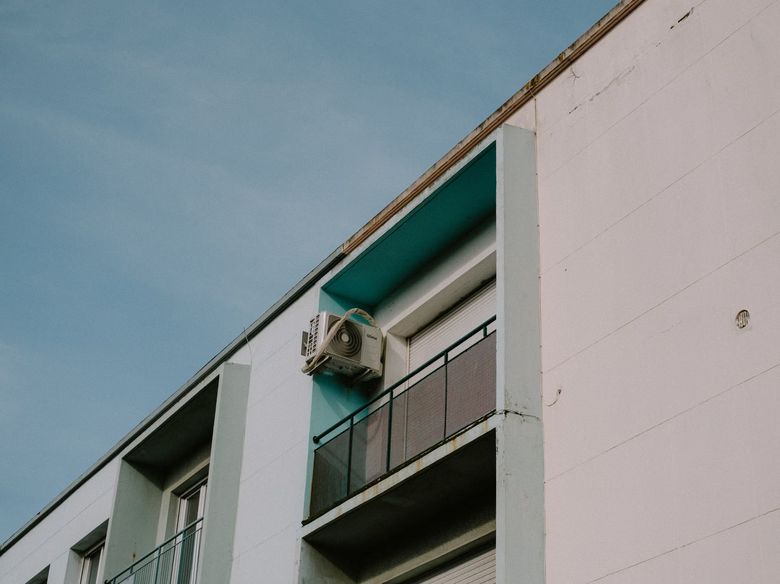

Организация отвода конденсата: нормативы и типовые ошибки

Отвод конденсата - самый критичный узел скрытых систем. Если в обычном настенном сплит-системе протечка дренажа заметна сразу (вода течёт по стене), то в скрытом монтаже капель накапливается в поддоне, затем переливается через край, и владельцы замечают проблему только по пятну на потолке или запаху сырости.

Основные требования к дренажу:
- Уклон дренажного трубопровода должен составлять не менее 3% (3 см на каждый метр трубы) в сторону слива в канализацию, как указано в инструкциях производителей климатического оборудования.
- Диаметр дренажной трубы - не менее 20 мм (обычно 25 мм для кондиционеров мощностью до 7 кВт).
- Обязательная установка сифона с гидрозатвором перед врезкой в канализацию, чтобы запахи из канализации не поступали в помещение через дренажную трубку.

Особая ситуация в ЖК «Дом на Гашека» - это вывод конденсата за пределы квартиры. Архитектура комплекса не предполагает фасадных трасс для дренажа. Если проектом предусмотрено отведение конденсата на улицу (например, для супер-винтовых компрессоров), необходима теплоизоляция дренажной трубки на всём протяжении до наружного блока, чтобы в мороз конденсат не замёрз внутри. Для условий Москвы толщина изоляции должна быть не менее 9 мм, что соответствует ГОСТ Р 56722-2015. Подробнее - в материале «Акустическая подготовка кабинета в пентхаусе: тишина и конфиденциальность в ЖК «Лайф Кутузовский»».

Как вписать конденсатные трассы в лофт-дизайн: от фальш-балок до медных труб

Лофт-стилистика, которая реализована в некоторых вариантах отделки ЖК «Дом на Гашека», допускает открытые инженерные коммуникации как декоративный элемент. Вместо того чтобы прятать дренажные и фреоновые трассы в глухие короба, дизайнеры могут использовать фальш-балки из чёрного металла, по которым проходят трубы. Главное - соблюсти уклон и обеспечить доступ к стыкам для прочистки. Полезный контекст - «Скрытые инженерные системы в White Box: протокол проверки разводки в ЖК «Клубный дом Точка Отсчета»».

По оценке Максима Бодрова из Heshi Design, работа с открытыми инженерными системами в премиум-сегменте требует точного расчёта и предварительного согласования с авторами проекта кондиционирования

«В одном из объектов мы столкнулись с ситуацией, когда архитектор заложил декоративные медные трубы как часть интерьера, но не учёл, что для дренажа стального сплита нужен уклон 3% - на длине шесть метров это даёт перепад в 18 см, что сломало геометрию балки. Пришлось перепроектировать узел, сместив точку врезки в канализацию. Теперь мы всегда делаем отдельный чертёж трасс до начала отделочных работ - это страхует от ошибок на стыке дизайна и инженерии». Реплика иллюстрирует важность кросс-инженерного проектирования, где расчёт уклона дренажа определяет положение всех архитектурных элементов.

Типовые дефекты на приёмке: на что обратить внимание

При сдаче квартиры в ЖК «Дом на Гашека» и других новостройках 2025-2027 годов нужно проверять не только наличие и работоспособность кондиционеров, но и правильность монтажа дренажной системы. В практике редакции (анализ 17 завершённых кейсов за 2025-2026 годов) выявлены три типовых дефекта.

Дефект 1. Отсутствие или неправильная установка сифона (гидрозатвора). Это приводит к проникновению запаха из канализации в помещение через дренажную трубку. Исправляется установкой сифона на участке перед врезкой в канализацию.

Дефект 2. Несоблюдение уклона дренажной трубы. Если уклон меньше 3%, конденсат застаивается, образуется биоплёнка, блок начинает капать. Проверяется заливкой воды в дренажный поддон - вода должна уходить полностью без задержки.

Дефект 3. Отсутствие доступа к дренажному поддону и блоку. Часто монтажники зашивают блок гипсокартоном без люка или ставят люк меньшего размера, чем 400×400 мм. При первом же плановом обслуживании приходится разбирать потолок.

Алгоритм проверки скрытого кондиционирования: чек-лист из 6 шагов

Чтобы минимизировать риски, редакция рекомендует следовать простому чек-листу перед подписанием акта приёма-передачи инженерных систем в квартире:

1. Проверить наличие ревизионных люков ко всем скрытым блокам и узлам дренажа (минимальный размер 400×400 мм).
2. Залить 0,5-1 литр воды в дренажный поддон каждого блока - вода должна уйти без задержки и не появиться на потолке.
3. Убедиться, что в месте врезки в канализацию установлен сифон с гидрозатвором.
4. Визуально проверить отсутствие провисаний дренажной трубы - она должна идти с постоянным уклоном 3%.
5. Запросить у подрядчика схему трассировки фреоновых магистралей и дренажа - она должна совпадать с фактическим расположением.
6. Включить систему в режиме охлаждения на 2 часа и проверить отсутствие конденсата на внешней поверхности воздуховодов и коробов.

Где искать нормы и как их применять на объекте

Основной документ для проектировщиков кондиционирования - СП 73.13330.2016 «Внутренние санитарно-технические системы зданий». В нём прописаны требования к монтажу дренажных трубопроводов, включая уклоны и материалы. Для премиум-сегмента также актуальны рекомендации производителей оборудования (Daikin, Mitsubishi Electric, Toshiba), которые устанавливают более строгие нормы для гарантийного обслуживания.

При проектировании скрытого кондиционирования в ЖК «Дом на Гашека» мы рекомендуем также учитывать требования к шумоизоляции (СП 51.13330.2011 «Защита от шума») - блок, установленный за потолком, может создавать вибрации, которые передаются на перекрытия. Гибкие виброизоляторы для подвесов блока решают эту проблему за 2-3 тыс. рублей, но часто упускаются из сметы.

Если вы планируете лофт-интерьер с открытыми трассами, помните: любые изменения в схеме кондиционирования (например, перенос точки врезки в канализацию) должны согласовываться с управляющей компанией и, возможно, требуют внесения изменений в проект перепланировки. В случае с фасадными блоками в ЖК «Дом на Гашека» вынос наружного блока не допускается на фасад, выходящий на красную линию - это регламентируется градостроительным регламентом Москвы.

Скрытое кондиционирование - это компромисс между эстетикой и обслуживаемостью. Качественно спроектированная система, где продуманы уклон дренажа, доступ к узлам и совместимость с дизайном интерьера, окупает себя комфортом и отсутствием срочных ремонтов. Если вы находитесь на этапе проектирования или приёмки квартиры - используйте наш чек-лист, чтобы избежать классических ошибок.
