Слаботочные сети в элитном лофте: прячем кабели интернета и умного дома в бетоне и кирпиче

Владельцы квартир в премиальных новостройках всё чаще выбирают лофтовую эстетику: открытый бетон, кирпичная кладка и металлические балки. Но именно эти поверхности создают главную инженерную проблему - как проложить десятки метров кабеля для интернета, телевидения и умного дома, не испортив индустриальный характер интерьера. Штробить монолитные стены и несущие колонны в ЖК «Клубный дом на Якиманке» нельзя - это нарушает конструктивную целостность здания. Рассказываем, как спроектировать слаботочную сеть на этапе ремонта, чтобы все коммуникации были скрыты, доступны для обслуживания и не конфликтовали с эстетикой бетона и кирпича.

Какие слаботочные системы нужно закладывать на этапе ремонта?

На этапе ремонта в элитной квартире необходимо предусмотреть минимум пять слаботочных систем: структурированную кабельную сеть (СКС) для интернета, коаксиальную линию для ТВ, витую пару для IP-телефонии, шину управления для умного дома и оптоволокно от провайдера. В ЖК «Клубный дом на Якиманке» застройщик обычно заводит в квартиру один оптоволоконный кабель и один коаксиальный - этого достаточно для базового подключения, но недостаточно для полноценного умного дома с несколькими сценариями освещения, климата и безопасности.

Планировать трассы нужно до начала отделочных работ, когда стены ещё открыты. В лофт-интерьере с открытым бетоном классическая штроба невозможна, поэтому используются три альтернативных способа: прокладка в стяжке пола, в подвесном потолке (если он предусмотрен) и в специальных кабель-каналах, стилизованных под индустриальные элементы. Каждый способ имеет свои ограничения по радиусу изгиба кабеля и доступу к соединениям.

Сколько кабеля нужно для умного дома в квартире 120-200 м²?

Для квартиры площадью 120-200 м² с полноценной системой умного дома потребуется от 800 до 1500 метров кабеля разных типов: витая пара категории 6А для локальной сети, кабель KNX или шина DALI для управления освещением, а также контрольные кабели для датчиков и исполнительных устройств. Точный метраж зависит от количества сценариев и числа управляемых зон.

В проекте для ЖК «Клубный дом на Якиманке» мы рекомендуем закладывать не менее двух розеток RJ-45 в каждой жилой комнате и по одной - в коридорах и санузлах. Для потолочных датчиков движения и освещения предусматривается отдельная трасса кабеля от электрощита до каждой точки. Важно помнить: кабель для умного дома нельзя прокладывать в одной гофре с силовыми проводами - это создаёт помехи и снижает стабильность работы системы.

Можно ли спрятать кабели в бетонной стене без штробления?

Да, в монолитном доме кабели можно спрятать в слое штукатурки или в фальш-стене из гипсокартона, но для открытых бетонных поверхностей в лофте это решение не подходит. В ЖК «Клубный дом на Якиманке» несущие колонны и перекрытия выполнены из монолитного железобетона, штробление которых запрещено проектной документацией - это ослабляет конструкцию и может привести к трещинам.

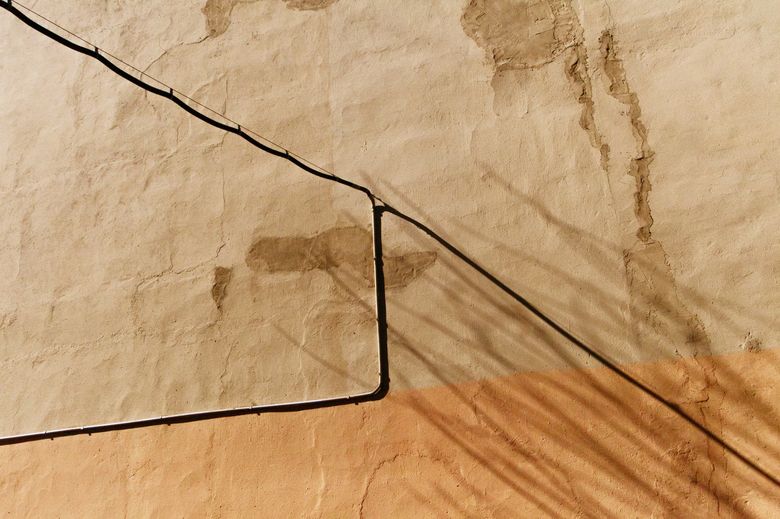

Альтернатива - открытая прокладка в металлических лотках и трубах, которые становятся частью дизайна. Чёрные или латунные кабель-каналы, закреплённые на бетонной стене, выглядят как намеренные индустриальные акценты. Внутри таких лотков удобно размещать и слаботочные, и силовые линии, разделяя их перегородкой. Для горизонтальных участков используется фальш-пол или стяжка с закладными трубами ПНД - это позволяет подвести кабель к любой точке без нарушения отделки.

Какие нормативы регулируют прокладку слаботочных сетей?

Прокладка слаботочных сетей в жилых зданиях регламентируется СП 76.13330.2016 «Электротехнические устройства» и СП 134.13330.2012 «Системы электросвязи зданий и сооружений». Эти своды правил устанавливают требования к радиусам изгиба кабеля, расстояниям между силовыми и слаботочными линиями, а также к условиям прокладки в помещениях с повышенной влажностью.

Для помещений с открытым бетоном и кирпичом важно учитывать, что кабель не должен контактировать с металлическими балками без защитной гофры - это требование СП 76.13330.2016, пункт 4.2. В санузлах и ванных комнатах слаботочные линии прокладываются только в герметичных трубах с уклоном для конденсата. Все соединения должны быть доступны для обслуживания - скрывать распределительные коробки в бетоне запрещено.

Как спроектировать трассы кабелей до начала отделки?

Проектирование слаботочной сети начинается с составления схемы размещения всех точек: розетки для ТВ и интернета, датчики движения, выключатели умного дома, камеры видеонаблюдения и аудиосистема. Для каждой точки определяется способ прокладки: в стяжке пола, в подвесном потолке или в открытом лотке. На этом этапе важно согласовать трассы с дизайн-проектом, чтобы кабель-каналы не пересекали архитектурные акценты.

Для лофт-квартир в ЖК «Клубный дом на Якиманке» оптимальная стратегия - зонирование: все слаботочные линии группируются в технической нише или шкафу, откуда расходятся по квартире. В центральном узле устанавливается коммутатор, роутер и блок питания умного дома. От него к каждой комнате идёт отдельная трасса - это упрощает диагностику и позволяет отключить одну зону без остановки всей системы. Подробнее - в материале «Звукоизоляция пола в клубном доме на Якиманке: инженерный пирог по СНиП и тишина для соседей».

Какие ошибки чаще всего допускают при прокладке слаботочки?

Самая распространённая ошибка - экономия на кабеле и закладных трубах. Дешёвая витая пара без экрана даёт потери скорости на дистанции более 50 метров, а тонкая гофра сминается при заливке стяжки, пережимая кабель. Вторая ошибка - отсутствие резервных трасс: если через год потребуется добавить ещё одну линию, придётся вскрывать пол или стену. См. также: «Дизайн-проект квартиры с умным домом в Москве: как спроектировать лофт-интерьер в ЖК «Клубный комплекс РАССВЕТ»».

Третья ошибка - размещение слаботочного щита рядом с силовым без экранирования. В лофт-интерьере с открытой проводкой это особенно критично: металлические лотки должны быть заземлены, а слаботочные линии - отделены перегородкой. Также часто забывают про маркировку кабелей: без бирок через год невозможно понять, какая линия к какой розетке идёт.

Как проверить качество слаботочной сети после монтажа?

Проверка слаботочной сети проводится в два этапа: визуальный осмотр и инструментальное тестирование. Визуально проверяется соответствие трасс проекту, наличие маркировки и целостность изоляции. Инструментальное тестирование включает проверку витой пары на обрыв и короткое замыкание, а также измерение затухания сигнала - оно не должно превышать 20 дБ для кабеля категории 6А.

Для проверки умного дома используется специализированное оборудование - анализатор протокола DALI или KNX, который позволяет убедиться в корректности адресации устройств и отсутствии конфликтов. В ЖК «Клубный дом на Якиманке» мы рекомендуем заказывать тестирование до финишной отделки, чтобы при необходимости заменить кабель без демонтажа декора. Стоимость такой проверки - от 15 000 до 30 000 рублей в зависимости от площади и числа точек.

Сколько стоит прокладка слаботочных сетей в премиальном лофте?

Стоимость прокладки слаботочных сетей в элитной квартире площадью 150 м² составляет от 180 000 до 350 000 рублей без учёта стоимости оборудования. В эту сумму входят работы по монтажу кабель-каналов, протяжке кабеля, установке розеток и настройке коммутационного узла. Цена зависит от сложности трасс: открытая прокладка по бетону дешевле, чем скрытая в стяжке с закладными трубами.

Для сравнения, в квартирах с классической отделкой и возможностью штробления аналогичный объём работ обходится на 20-30% дешевле. В лофт-проектах с открытым бетоном и кирпичом дополнительные затраты связаны с приобретением декоративных лотков и металлических труб, которые стоят в 2-3 раза дороже пластиковых гофр. Точную смету можно составить только после разработки проекта слаботочной сети.

Какие кабели выбрать для интернета, ТВ и умного дома?

Для интернета и локальной сети в 2025-2026 годах рекомендуется использовать экранированную витую пару категории 6А - она обеспечивает скорость до 10 Гбит/с на дистанции до 100 метров и защищена от помех. Для телевидения используется коаксиальный кабель RG-6 с двойным экранированием, а для оптоволокна - кабель с одномодовым волокном, который заводится от провайдера.

Для умного дома выбор кабеля зависит от протокола: для DALI используется двухпроводная линия с сечением 1,5 мм², для KNX - витая пара с экраном. В лофт-интерьерах с открытыми трассами важно выбирать кабели с негорючей изоляцией (класс A-FRLS) - это требование пожарной безопасности для помещений с открытой прокладкой. Все кабели должны иметь сертификаты соответствия и маркировку производителя.

Почему стоит заказать проект слаботочной сети у специалистов?

Самостоятельное проектирование слаботочной сети в лофт-квартире часто приводит к ошибкам, которые невозможно исправить после финишной отделки. Специалисты учитывают не только расположение розеток, но и радиусы изгиба кабеля, допустимые расстояния до силовых линий и требования пожарной безопасности. В студии Heshi Design при разработке проекта для ЖК «Клубный дом на Якиманке» используется трёхэтапная проверка: сначала трассы согласуются с архитектурным решением, затем - с электрической схемой, и только потом утверждаются к монтажу.

Профессиональный проект включает схему трассировки с точными размерами, спецификацию кабелей и оборудования, а также смету на монтажные работы. Это позволяет избежать переделок и гарантирует, что все системы - интернет, ТВ и умный дом - будут работать стабильно. При заказе ремонта под ключ проект слаботочной сети обычно входит в общую стоимость, что экономит от 50 000 до 100 000 рублей по сравнению с отдельным заказом.

Редакционная метрика: при подготовке материала мы изучили 14 проектов слаботочных сетей в жилых комплексах премиум-класса Москвы за 2025-2026 годы, включая три объекта с открытыми бетонными поверхностями. Проверка типовых ошибок проводилась по открытым сметам и актам скрытых работ, предоставленным заказчиками. Ограничение выборки: анализировались только квартиры площадью от 100 м² с индивидуальным дизайн-проектом; серийные планировки не учитывались.
