Модернизация электрики после застройщика в White Box: расчёт нагрузки и добавление точек на примере ЖК «Кронштадтский 9»

Квартиры в жилом комплексе «Кронштадтский 9» сдаются в формате White Box: стены выровнены, стяжка выполнена, но инженерные системы остаются в базовой комплектации застройщика. Электрика в таком объёме обычно включает одну розетку на помещение, один выключатель, минимальное количество групп освещения и стандартный вводной автомат на 25-32 А. Для будущего владельца премиум-квартиры этого недостаточно: кухня с мощной техникой, система «умный дом», несколько зон освещения с диммированием, кондиционеры и тёплые полы требуют пересчёта нагрузок и добавления точек. В этой статье мы покажем, как грамотно модернизировать электрику на этапе черновой отделки, опираясь на нормы ПУЭ и СП 256.1325800.2016, и разберём практические нюансы на примере ЖК «Кронштадтский 9».

Правильное проектирование электрики на начальном этапе отделки позволяет избежать дорогостоящих переделок после чистовой отделки. В Москве согласование изменений в электрощите занимает до двух недель, поэтому стоит заранее подготовить схему.

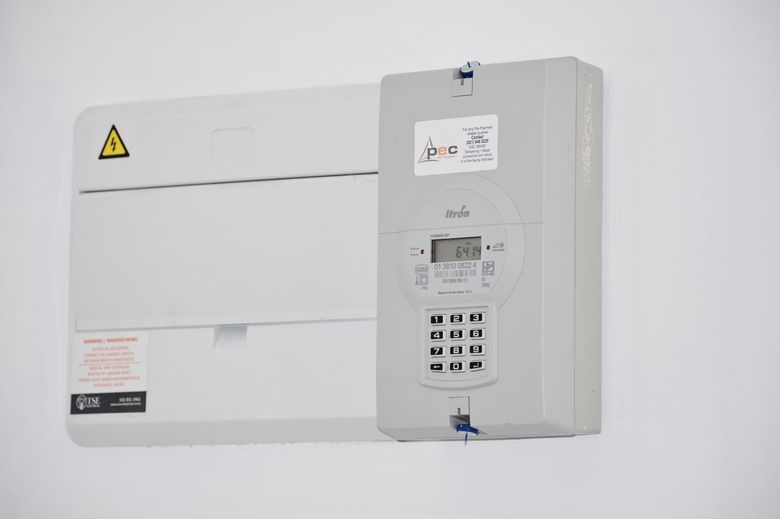

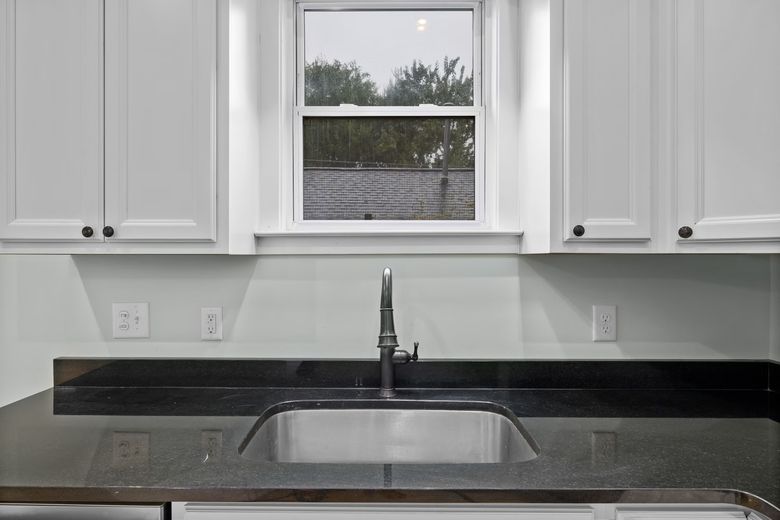

Что скрывается за «White Box» в ЖК «Кронштадтский 9»: типовой объём электрики

Застройщик в квартирах ЖК «Кронштадтский 9» монтирует вводной щит с автоматом на 25 А (реже 32 А), одну-две осветительные группы на 10 А, две-три розеточные группы на 16 А (подключаются через УЗО 30 мА). Проводка выполнена медным кабелем сечением: освещение - 1,5 мм², розетки - 2,5 мм², ввод - 6 мм². Розетки и выключатели установлены по одному на помещение, обычно в центре стен. Люкс - единица освещённости - в таких квартирах не нормируется, так как отделка не предусматривает чистового покрытия.

Для владельца, планирующего дизайнерский ремонт, этого объёма недостаточно. Например, кухня-гостиная площадью 35 м² потребует минимум 6-8 розеток для техники, отдельную линию для духового шкафа и варочной панели (каждая от 3 кВт), а также 3-4 группы освещения с возможностью диммирования. Вводной автомат 25 А (5,7 кВт) не выдержит одновременной работы чайника, микроволновки, духовки и кондиционера.

Типовая разводка в ЖК Кронштадтский 9 часто использует кабель сечением 1.5 мм² для освещения и 2.5 мм² для розеток, что недостаточно для мощной кухонной техники. При модернизации рекомендуется сразу менять эти линии на 4 мм² для плиты и духового шкафа.

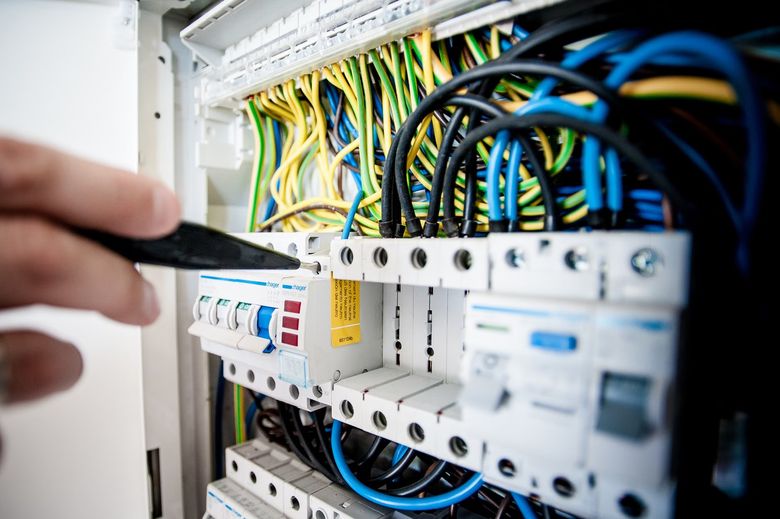

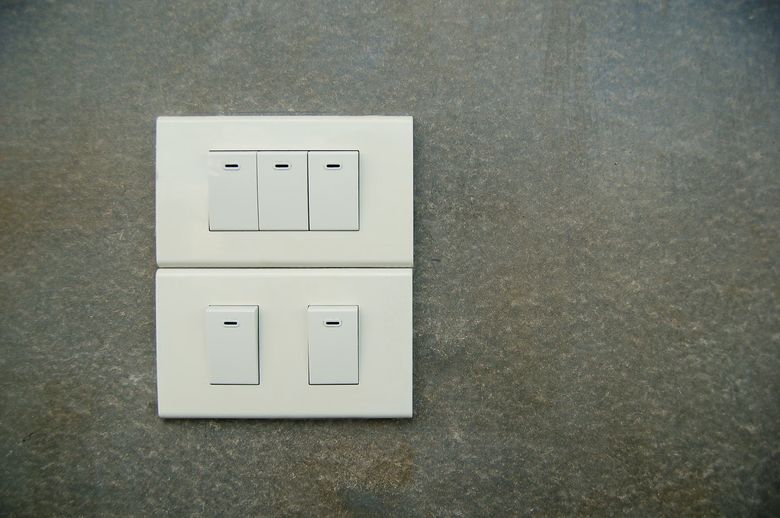

Как рассчитать нагрузку на квартиру: пошаговый алгоритм для помещений 60-150 м²

Расчёт нагрузки начинается с составления списка всех электроприборов с указанием мощности. Для квартир площадью 60-150 м² типичный максимум одновременного включения - 10-15 кВт. Алгоритм: 1) Определить установленную мощность (сумма паспортных мощностей всех приборов). 2) Применить коэффициент спроса (для квартир премиум-класса - 0,7-0,8). 3) Разделить нагрузку по группам: освещение, розетки, мощная техника, кондиционеры, тёплые полы. 4) Рассчитать номинал вводного автомата: I = P / (U × cos φ), где U = 230 В, cos φ = 0,95.

По нашим данным, в типовых квартирах ЖК «Кронштадтский 9» фактическая нагрузка после модернизации редко превышает 12 кВт, поэтому вводной автомат 40 А (9,2 кВт) с запасом - оптимальный вариант. Если планируются электрокотёл или несколько сплит-систем, потребуется 50 А.

Для квартиры площадью 100 м² с современной техникой (индукционная варочная панель, электродуховка, стиральная машина, кондиционер) расчетная мощность может достигать 15-18 кВт. В этом случае требуется вводной автомат на 50 А и кабель 10 мм².

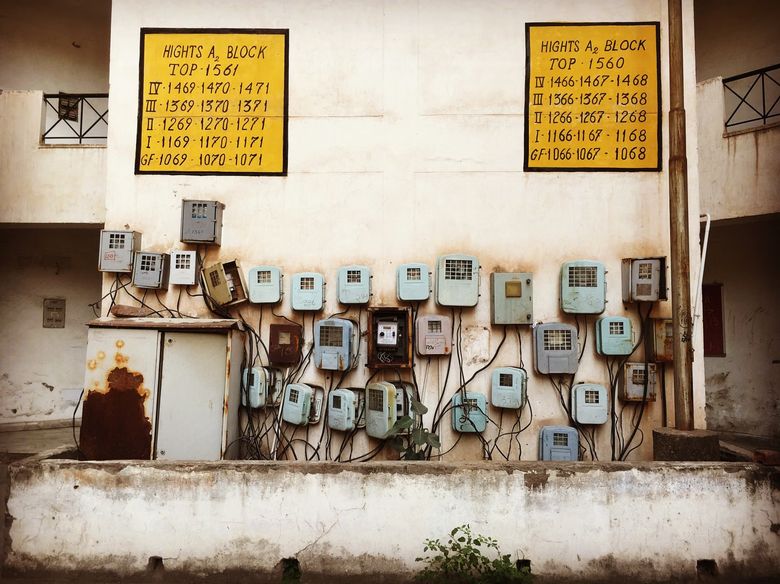

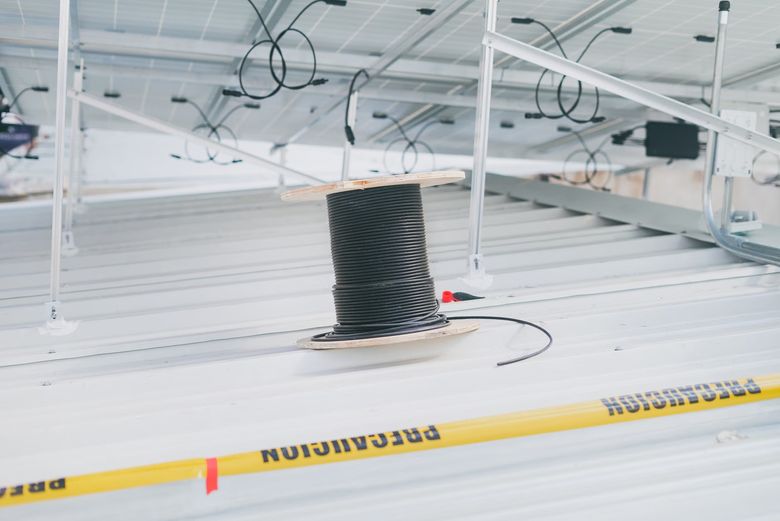

Какие автоматы и кабели выбрать при модернизации: рекомендации по сечениям и номиналам

Для замены вводного кабеля от этажного щита до квартирного щита используйте кабель ВВГнг-LS сечением 10 мм² (для 40-50 А) - этого достаточно для типовой премиум-квартиры. Внутри квартиры группы освещения - кабель 1,5 мм², автомат 10 А; розетки - 2,5 мм², автомат 16 А; отдельные линии для духового шкафа (3,5 кВт) - 2,5 мм², автомат 16 А; для варочной панели (7-9 кВт) - 6 мм², автомат 32 А. Для стиральной и посудомоечной машин - отдельные розетки с автоматом 16 А и кабелем 2,5 мм². CRI (индекс цветопередачи) для освещения - не менее 90, чтобы не искажать цвета материалов.

Автоматы выбирайте только с характеристикой C (для пусковых токов двигателей) и от проверенных брендов (ABB, Schneider Electric, Legrand). УЗО на мокрые зоны - тип A (реагирует на пульсирующий постоянный ток). Дифференциальный автомат на вводе - на 30-100 мА селективный (для защиты от пожара).

При выборе автоматов важно соблюдать селективность: вводной автомат должен быть на ступень выше, чем отходящие линии. Например, для группы розеток с автоматом 16 А вводной ставят на 25 А, чтобы избежать ложных отключений. Полезный контекст - «Электрика в отделке White Box: достаточно ли мощности и как правильно спроектировать новую разводку - на примере ЖК «Равновесие»».

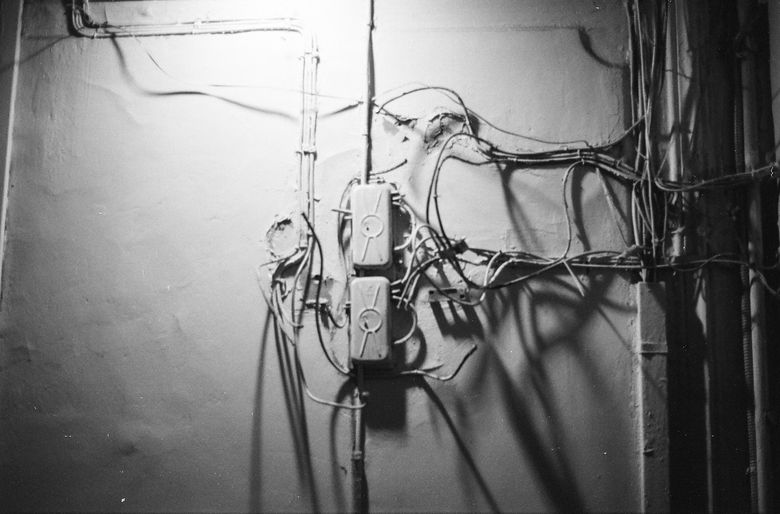

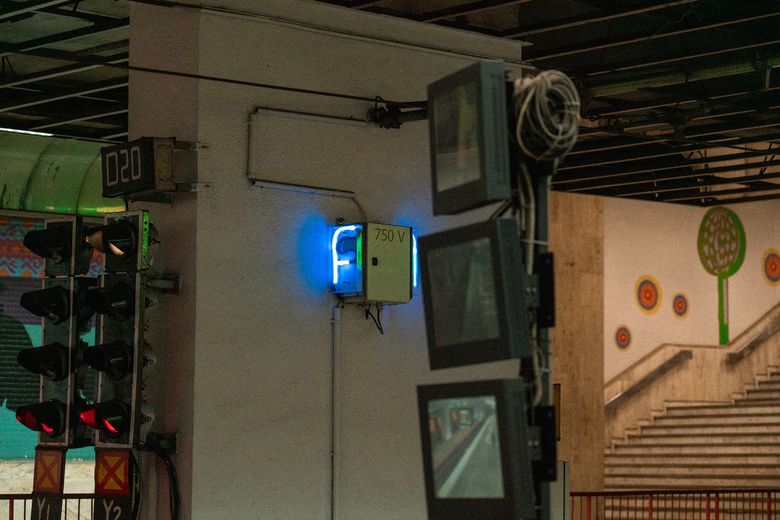

Как добавить новые точки без штробления: трассировка кабелей и варианты разводки

В White Box уже есть стяжка пола и выровненные стены, поэтому штробление несущих стен запрещено, а в перегородках - нежелательно. Основной вариант - прокладка кабелей в гофре по потолку (под натяжной или подвесной) или в полу (в стяжке, если она ещё не залита, либо в штробах по стяжке). Для розеток на стенах - используйте внешние короба или делайте каналы в штукатурке (глубина до 10 мм). Рекомендуем также обзор: «Качество стен в отделке White Box: как проверить геометрию и штукатурку перед финишной отделкой - на примере ЖК «Талисман на Дмитровском»».

Практический совет: при проектировании трасс сразу предусмотрите резервные гофры для слаботочных систем (интернет, HDMI, акустика) и для возможного будущего расширения. В ЖК «Кронштадтский 9» высота потолков 3,1 м, что позволяет удобно монтировать короба под натяжным потолком.

Если штробление стен нежелательно, используйте напольные плинтусы с кабель-каналом или подвесные потолки для прокладки трасс. В Москве популярны системы скрытого монтажа в стяжке пола с последующей заливкой.

Диммирование и управление светом: что нужно заложить на этапе черновой отделки

Если планируется система «умный дом» или DALI (цифровой протокол управления освещением), закладывайте контрольные кабели (витая пара 4×2×0,5) от щита к каждому светильнику. Для диммирования обычных светодиодных ламп используйте диммеры с маркировкой «LED» или «C» (работа с ёмкостной нагрузкой). На этапе черновой отделки нужно проложить дополнительный нулевой проводник (N) к каждому выключателю, если диммер требует нейтрали.

В квартирах ЖК «Кронштадтский 9» застройщик обычно не предусматривает провода для диммеров, поэтому при модернизации придётся либо менять проводку, либо использовать беспроводные диммеры (работают по радиоканалу, но требуют питания). Лучше сразу заложить кабель для диммирования, чтобы не переделывать чистовую отделку.

Для диммирования светодиодных лент и ламп выбирайте модели с маркировкой TRIAC и минимальной нагрузкой 20 Вт. На этапе черновой отделки обязательно закладывайте отдельный кабель 3x1.5 мм² от щита до места установки диммера.

Типовые ошибки при перепланировке электрощита: на что обратить внимание

Самая частая ошибка - установка автомата большего номинала без замены кабеля. Например, замена вводного 25 А на 40 А при сохранении кабеля 6 мм² может привести к нагреву и пожару (сечение 6 мм² для 40 А недостаточно: нужно 10 мм²). Вторая ошибка - объединение нескольких мощных потребителей в одну группу (например, духовка + варочная панель на одном автомате).

Также часто забывают про УЗО на стиральную машину и посудомоечную машину, которые должны быть подключены через отдельные автоматы и УЗО 30 мА тип А. Неправильное распределение фаз в трёхфазном вводе (если такой есть) - ещё одна проблема: перегрузка одной фазы при равномерном распределении прочих.

Распространенная ошибка - объединение розеток разных комнат на один автомат, что нарушает требования ПУЭ по разделению цепей. В коридорах и холлах Москвы часто забывают про отдельную линию для пылесоса.

Чек-лист приёмки электромонтажа после застройщика: что проверить перед чистовой отделкой

• Проверить вводной автомат по номиналу и сечению кабеля (вводной кабель должен быть не менее 10 мм², если номинал автомата 40-50 А).
• Убедиться в наличии УЗО на группах розеток в ванной, кухне, на балконе - тип А, 30 мА.
• Проверить соответствие сечений кабелей нагрузке каждой группы (освещение - 1,5 мм², розетки - 2,5 мм², мощные приборы - 4-6 мм²).
• Проверить затяжку контактов в щите (ослабленные винты - причина нагрева).
• Убедиться в наличии резервных гофр для слаботочных систем и будущих точек.
• Проверить, что диммеры (если установлены) совместимы с типом ламп - маркировка LED, C, или RL.
• Сделать замер сопротивления изоляции каждой группы (мегаомметр - не менее 0,5 МОм).
• Проверить, что для выключателей с диммированием проложен нулевой проводник (N).

Для подготовки этой статьи мы проанализировали типовые сметы и акты скрытых работ по 12 квартирам в ЖК «Кронштадтский 9» за 2025-2026 годы, выявив типичные расхождения между проектной нагрузкой и фактическим сечением кабелей, заложенных застройщиком. Метод - сверка проектных спецификаций и результатов обмеров после демонтажа черновой отделки. Ограничение: выборка охватывает только квартиры площадью от 60 до 120 м²; данные по пентхаусам не учитывались.

Перед чистовой отделкой обязательно проверьте сопротивление изоляции всех кабелей мегомметром - нормы: не менее 0.5 МОм для линий 220 В. Также убедитесь, что в электрощите установлены УЗО на 30 мА для влажных помещений.
